YXMBD-ZDP5K基于半實物原型開發混合儲能制動能量回收控制系統
發布時間：
2023-12-11 16:43
來源：
原創

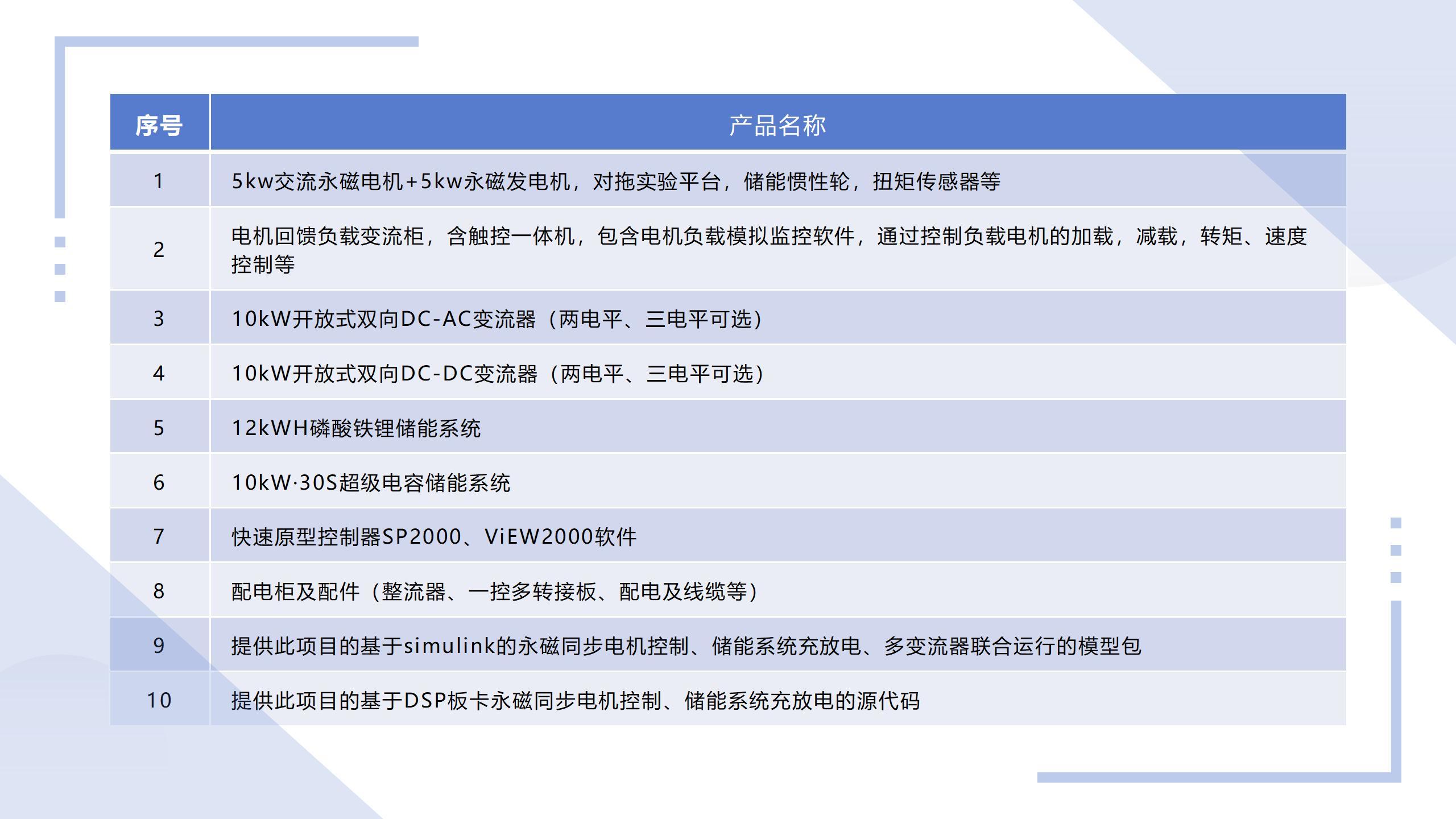

一、設備組成
二、系統組成
系統特點：
- 系統采用真實鋰電池儲能和超級電容系統，磷酸鐵鋰電池/超級電容的充電/放電、電池管理系統BMS控制均達到工業儲能系統的標準。
- 系統包含雙向DC-DC變流器和雙向DC-AC變流器，可滿足常規的直流母線變流系統和交流母線變流系統；
- 采用對拖機組+慣性輪的機械結構，可以模擬車輛的慣性滑行；
- 可通過控制電機驅動器模擬汽車運行、加速、剎車、加載等功能，可以將制動時產生的能量轉化為電能并儲存起來；
- 控制器兼具2種控制方式：DSP編程和RCP模型控制（Simulink快速原型開發），兩種模式可應用于不同的開發階段和實驗場景，優勢互補；
- DSP模式下，可通過C代碼編程方式實現變流模塊的電能變換、故障保護、UI交互以及模式策略的變更等，熟悉掌握工業控制的開發流程；
- RCP模式下，可通過Simiulink模型配合上位機實時控制系統完成變流模塊的控制功能，圖形化的控制方式更容易上手，實時交互調試模式使核心算法的調試更為有效便捷；
- RCP一控多，同時控制多個變流驅動器，可實現驗證各種算法功能，實時控制，在線調參，提供完整控制模型；
- 提供整體系統的Simulink離線仿真模型，可與實際物理設備一一對應，對比運行效果；
- 整體系統采用開源模式，提供完整的硬件原理圖、接口圖、DSP軟件源代碼、Similink完整可運行模型。具備非常靈活的二次開發的基礎，方便做各類教學和科研實驗。
三、技術參數
3.1 永磁電機對拖平臺
技術參數如下：
1)平臺由驅動電機（永磁同步電機）、高速精密聯軸器、轉速/扭矩傳感器、加載電機（永磁同步電機）及中央監控系統組成，用于實現電機對拖實驗，配備大質量慣性輪，可模擬模擬車輛的慣性滑行特性；
2)可以實現速度控制和扭矩控制，驅動電機和加載電機以聯軸器相連， 監控系統可以實現人機交互、系統監控功能；
3)驅動電機：永磁同步電機，額定功率5.5KW，額定線電壓380V，額定線電流12A，額定轉矩 35 NM，額定轉速1500 r/min，峰值轉矩 70NM，轉子慣量8.6，重量 30KG，轉矩常數2.9，反電勢181，編碼器線數2500；
4)負載電機：永磁同步電機，額定功率5.5KW，額定線電壓380V，額定線電流12A，額定轉矩 35 NM，額定轉速1500 r/min，峰值轉矩 70NM，轉子慣量8.6，重量 30KG，轉矩常數2.9，反電勢181，編碼器線數2500；
5)扭矩/轉速傳感器（選配）：轉速范圍：0-2000rpm，扭矩測量范圍：0-200NM；
6)儲能慣性盤，慣量01kg.m2，由鋼板加工而成；
7)槽鋼底座帶橡膠墊，電機拖動組總尺寸1250*30*40（長*寬*高）。
3.2 電機回饋負載變流柜
1、可提供直流輸出和交流輸入兩種方式，交流輸入：380V電網，直流輸入：電壓500V；
2、PWM變換器可以運行，可以根據需要工作在整流狀態或逆變狀態，能量可以雙向流動，定子側電流和網側電流的大小和功率因數都是可調的，整個雙PWM變換器可以工作在狀態；
3、在具體運行中，兩個PWM變換器各司其職，根據控制算法的不同其功能略有不同。無論哪種算法，定子PWM變換器一般是采用轉子磁鏈定向，控制PMSG的定子電流呈正弦波形實現轉速和功率因數調節；并網PWM變換器采用電網電壓矢量定向，將直流電逆變?yōu)榱己玫恼也ㄐ螌崿F(xiàn)并網和有功/無功解耦；
4、通過人機界面或者外部通訊可控制變流器進行轉矩控制和速度控制，從而模擬負載端電機的運行狀態；
5、具備19寸觸控一體機，運行研旭電機負載模擬監控系統，具備功能：驅動電機轉速/轉矩控制、加載電機轉速/轉矩控制的功率控制、轉速、轉矩、功率數據和曲線顯示、實驗數據存儲；
6、變流柜功率5kw，配備工頻變壓器。
設備參數：
1)最大輸入功率：5.5KW
2)輸入電源：三相交流380V或者直流500V
3)最大交流電流：20A
4)最高轉換效率：94%
5)交流輸出電壓：380VAC
6)輸出頻率范圍：50HZ
7)交流連接方式： 三相四線
8)輸出電流總諧波畸變率：<3%
9)功率因數：>0.99
10)故障清除后 ： 3Min
11)隔離變壓器：有
12)輸出過載保護： 有
13)直流過欠壓保護： 有
14)交流過欠壓保護：有
15)過欠頻保護： 有
16)其它保護： 限流、過流、過熱等
17)防護類型/防護等級： IP20
18)散熱方式：風冷
19)顯示方式：觸控一體機
20)通訊接口：RS485/以太網(ModbusRTU)
21)機械尺寸（寬×高×深）： 800*1600*600

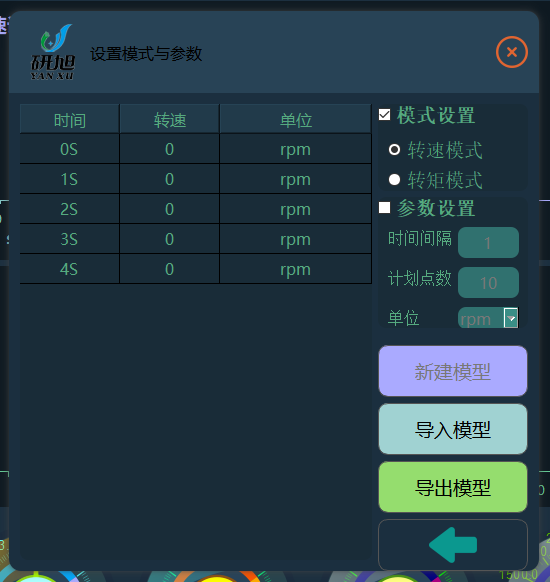

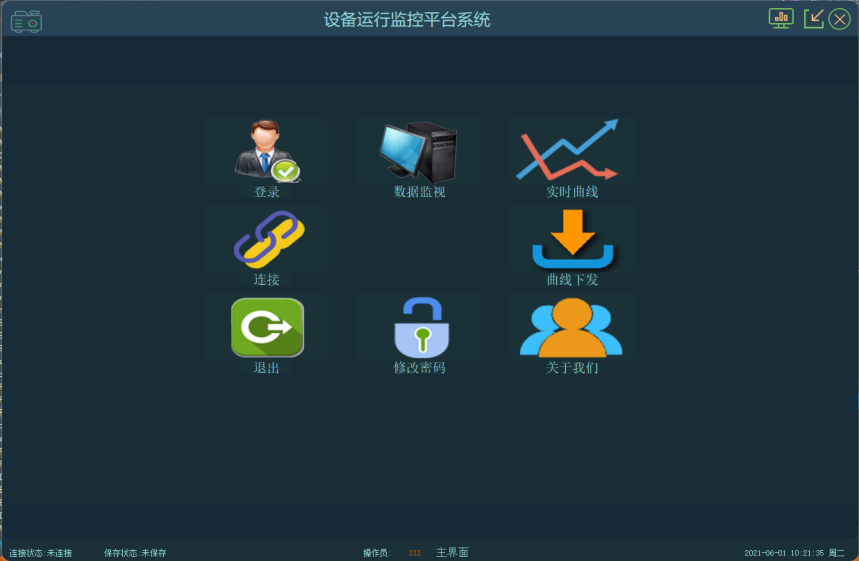

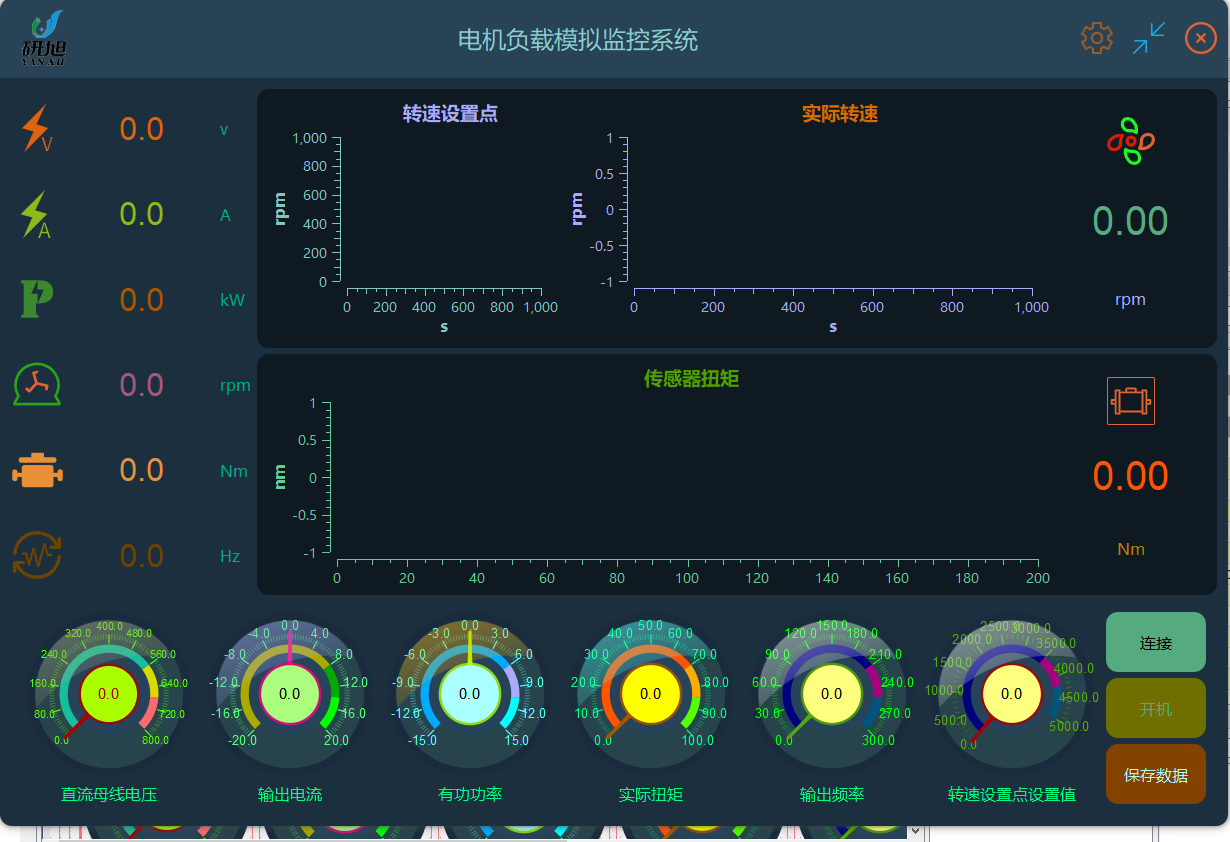

3.3 電機負載模擬監控系統
實現功能如下：
a.驅動電機轉速/轉矩控制；
b.加載電機轉速/轉矩控制的功率控制；
c.轉速、轉矩、功率數據和曲線顯示；
d.實驗數據存儲。
監控區
軟件監控區的數據來源主要有變頻器、扭矩傳感器采集系統的數據。
變頻器數據
1)輸出電壓：變頻器交流輸出電壓
2)輸出電流：變頻器交流輸出電流
3)有功功率：變頻器輸出的交流電功率
4)實際轉速：絕對值編碼器經變頻器模塊采集計算后的電機轉速
5)當前扭矩：變頻器估算的扭矩
6)電機頻率：變頻器計算的當前頻率
7）轉速：扭矩傳感器采集系統計算后的轉速。
8）扭矩：扭矩傳感器采集系統計算后的扭矩。

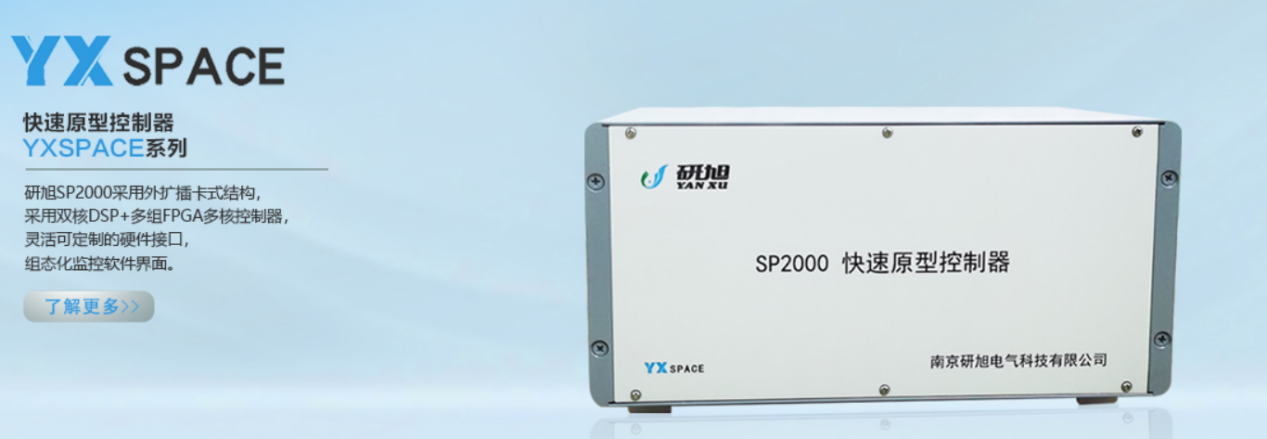

3.4 快速原型控制器——YXSPACE
YXSPACE產品系列能夠?qū)⒂脩粼O(shè)計的圖形化的高級語言編寫的控制算法（Simulink）轉換成DIDO、AIAO量，完成實際硬件控制。其基本控制框圖如下所示：
控制算法模型一般采用Matlab中的Simulink工具搭建，將模型中的接口與硬件驅動接口綁定后，再結合TI公司的CCS編譯工具產生可執行文件，下載至YXSPACE控制器中運行。
研旭YXSPACE-VIEW2000軟件主要用于配置YXSPACE控制器工作模式，同時可以實時監測控制過程中的各類運行量，包括采集量、中間控制變量等。YXSPACE-VIEW2000包括了6類組態控件，分別為遙控控件、遙信控件、遙調控件、遙測控件、示波器控件以及文字編輯控件等。用戶可以借助這些控件，直觀、方便的搭建監控界面，監控控制器內部運行的詳細信息。
YXSPACE獨特優點
- 采用目前市面成品常用的控制芯片作為CPU，其仿真結果針對實際研究更具有參考性；
- 在Matlab中設計的控制算法自動生成代碼，自動加載到實時目標機中運行，避免了繁瑣的編程和Debug工作
- 使用門檻低，會Matlab仿真即可完成實驗測試工作，所有測試工作只需一人即可完成
- 模型與硬件接口鏈接簡單，只需記住端口編號即可，更不用配置硬件各類細節，免去一切不必要的麻煩；
- 性價比高，在同等功能的前提下，YXSPACE成本更低。
- 具備自主編寫的驅動庫，可以直接導入到Simulink庫中，用戶可以直接在Matlab軟件中拖動相應的硬件元件庫，將模型中的數據直接與硬件對接，無需再花費時間去查詢硬件映射。8種庫文件，可適用于各種工程調試需求。
- 模型轉換文件的透明化，用戶可直接查看模型轉換后的源碼。
YXSPACE-VIEW2000軟件

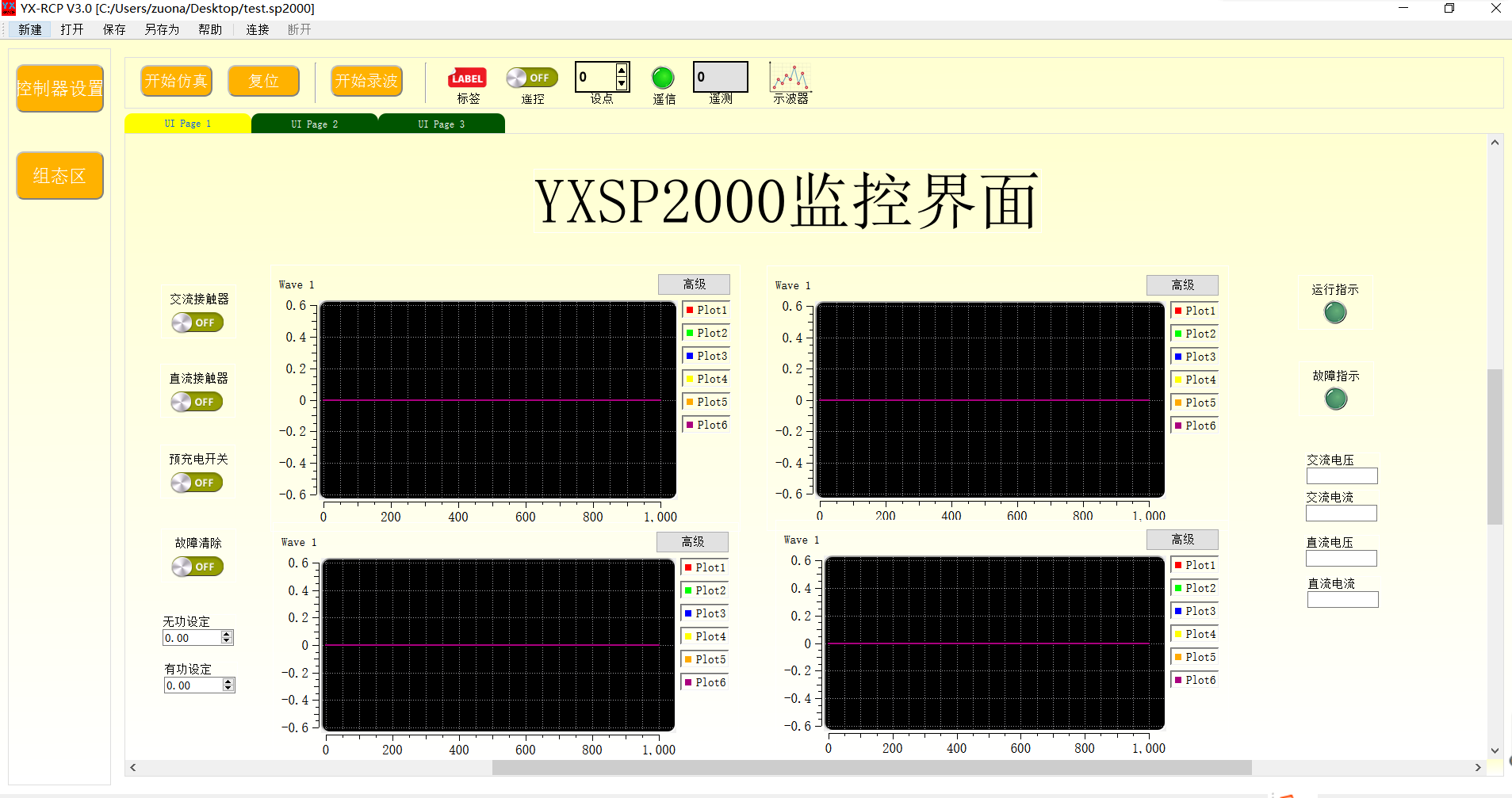

研旭公司專門為SP2000研發了一套上位機監控軟件VIEW2000軟件。
VIEW2000軟件中包含控制器設置以及組態區。其中控制器設置界面共有4類控制器設置，包括仿真步長設置，DO控制源設置，QEP/CAP模式設置，PWM模塊設置。
組態區主要包括功能按鈕、組態控件、工作區等。
3.5 桌面型功率模塊YXPHM
YXPHM系列采用基于模型設計的理念，脫胎于研旭成熟產品光伏并網逆變器與風機變流器等成熟產品，又結合了研旭多年的模塊化組件與開放式平臺研發經驗，對該拓?fù)浣Y(jié)構與驅動電路、傳感器電路、信號處理電路進一步集成，同時提供實際控制器接口、快速原型控制器結構與實際控制器模塊，為用戶提供性價比更好的模塊化產品。
YXPHM多功能桌面型電力電子功率轉換平臺，采用積木式搭建形式，將功率轉換電路中的電感，電容，功率開關等器件方便的組合在一起，形成電力電子積木PEBB（Power Electronics Building Block）。
開發平臺包括硬件部分、軟件驅動，是針對高校開展電力電子技術研究推出的一種開放式的二次開發教學科研平臺。該平臺在硬件上采用分體化設計，控制板、采集板、功率板、電容板等模塊化，外殼采用透明的亞克力板材，美觀實用，用戶可以方便觀察內部的硬件結構。同時頂蓋可以打開，方便進行相關信號的測量。
主要功能
1、模塊拓展：采用模塊化設計，用戶可以定制所需要的拓?fù)?，提供開源軟件模塊，用戶可進行二次開發?？蛇M(jìn)行多種拓?fù)涠ㄖ疲?br />
2、開放設計：開放給用戶硬件原理圖、硬件設計說明以及軟件模塊如底層驅動，控制算法等。
3、安全穩定：設計了健全的保護機制，軟件方面有過壓保護、欠壓保護、過流速斷保護、IGBT過熱保護、通訊保護等；硬件方面有短路保護、IGBT過流保護等。
4、半實物仿真：方便與研旭YXspace控制器、NI控制器、RT-LAB控制器、dSPACE控制器等數字實時仿真器對接，可提供相應的數字轉接板，免去客戶硬件設計之憂。

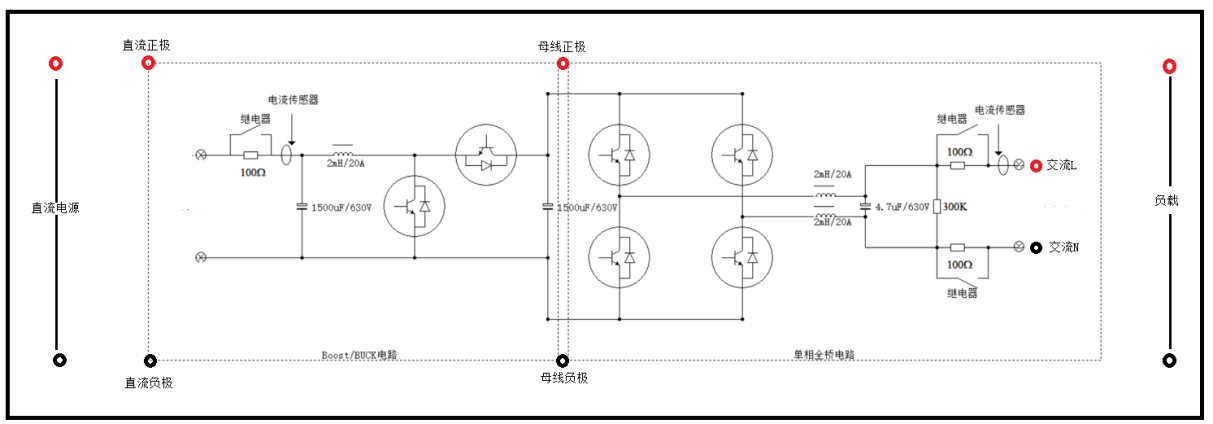

功能拓?fù)涫纠?/strong>

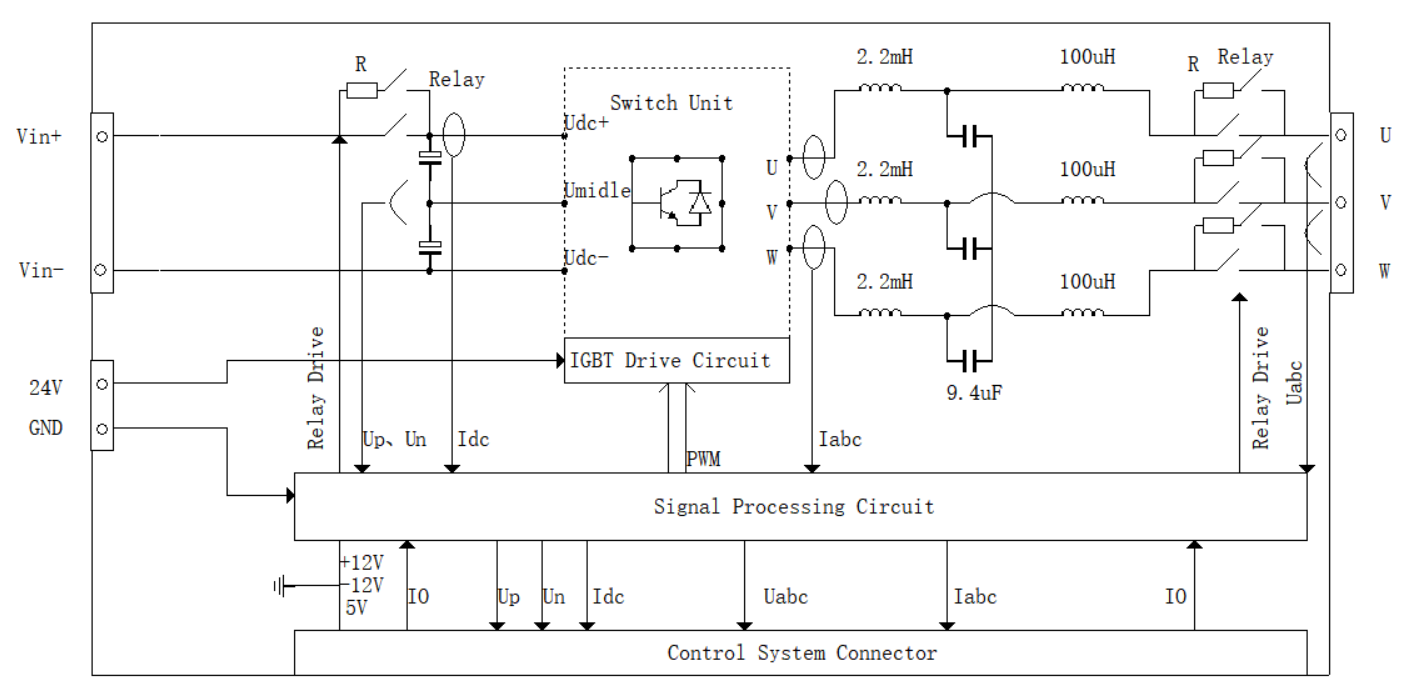

YXPHM-SP205b-II型變流器內部功能框圖
圖為接線面板：主控CPU采用目前流行的DSP，型號為TI公司的TMS320F28335，其32位浮點處理能力，非常適用于變流器控制場合。通過傳感器分別采集三相交流電流、三相交流電壓、直流側電壓、電流以及溫度等信息送給DSP，然后DSP經過特定的算法，輸出PWM調制波控制開關器件，從而可以實現直流變交流或者交流變直流能量雙向流動。除此之外，信號處理電路還預留的外部控制器接口，方便對接RCP控制器，如DSPACE、RT-LAB、SPEEDGOAT、PLEX、YXSPACE等。
圖為實物圖片，采用亞格力材料封裝?？梢云椒旁谧雷由厦妫史Q作桌面型功率模塊。
3.6、控制算法及模型

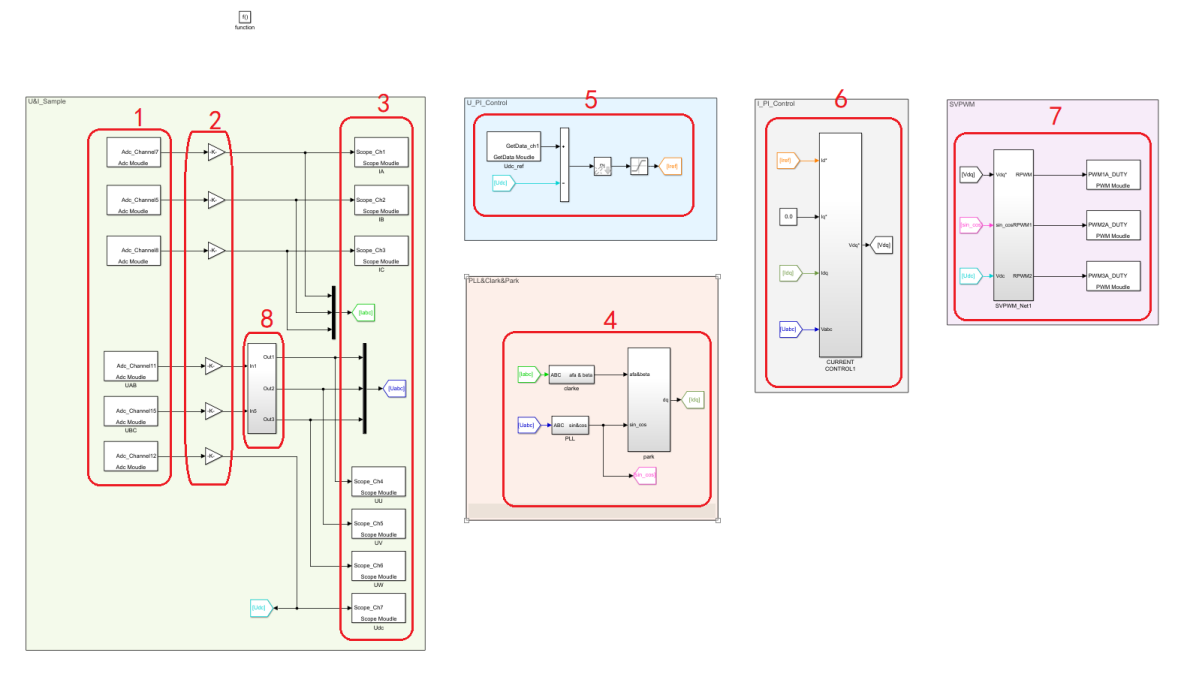

提供與此項目配套的Simulink仿真模型，該模型可以直接驅動功率硬件電路，實現功率變換。仿真模型需開放，用戶可以直接在此基礎上進行修改，便于二次開發。
配備相應的Matlab離線仿真算法模型一套，供用戶進行基于模型的算法優化設計。
3.8 磷酸鐵鋰電池組（含BMS管理系統）

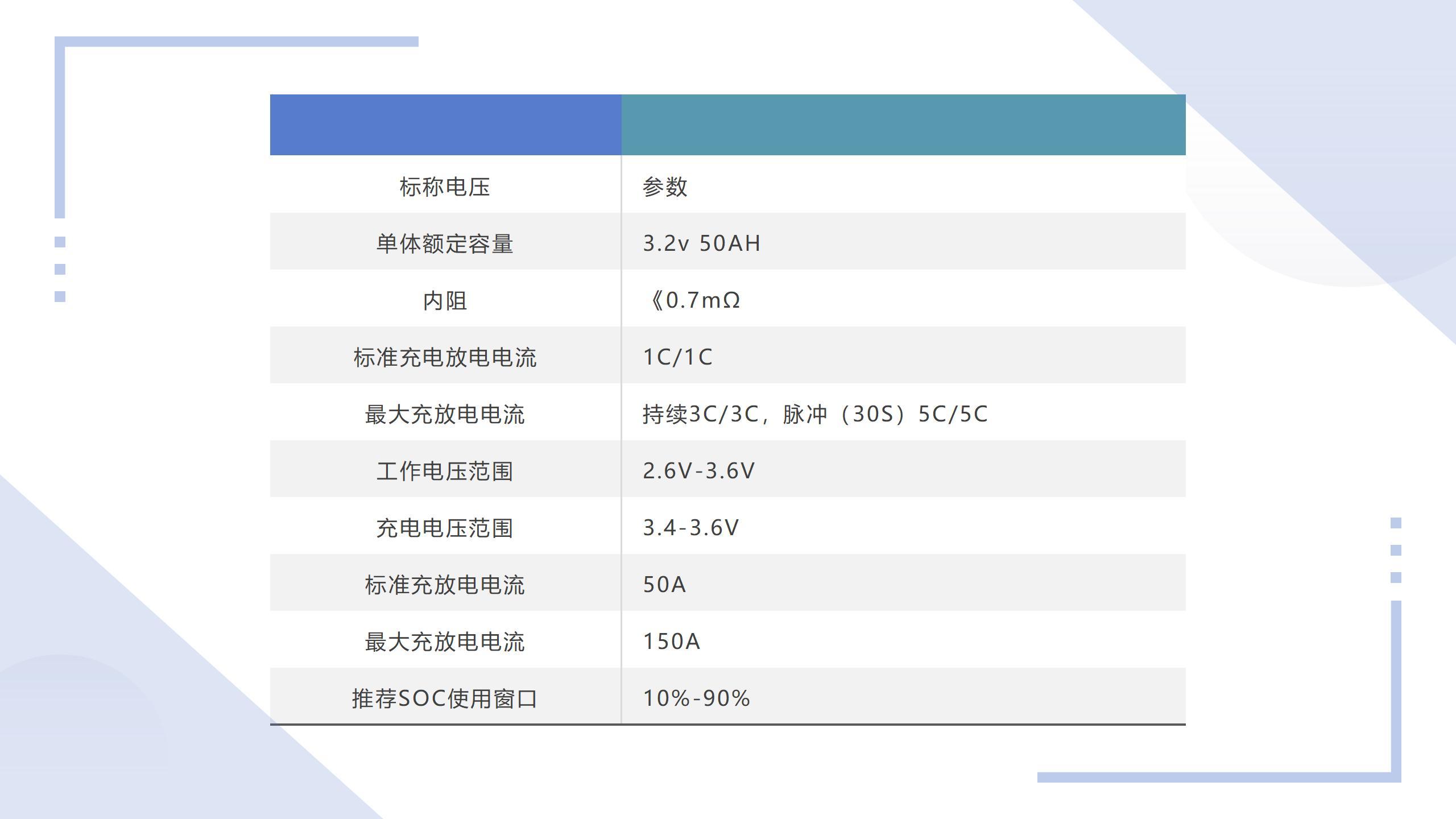

磷酸鐵鋰電池組由3.2v50AH鋰電池模塊組成，多個電池串聯。
（1）產品特點
1）電池正極采用磷酸亞鐵鋰(LiFePO4)材料制作，安全性能好、循環壽命長；
2）電池系統采用高性能的專用BMS電池管理模塊，該BMS具備電壓、電流、溫度等保護功能，并使用系統與主機良好通訊；
3）監控單元自動測量電池的充放電電流、充放電電壓、單體電芯表面溫度和環境溫度；
4）二次下電功能，電池電壓低于告警值有告警信息，電壓過低時自動下電，保護電池；
5）系統具有良好的電磁兼容性；
6）全智能設計，配置有集中監控模塊，具有四要（遙測、遙信、遙控和遙調）功能，實現計算機管理，可以通過與遠端中央監控中心通信；
7）電源控制技術與計算機結合，可以實時監測和控制各種參數及狀態；
8）采用自冷方式，整個系統具有極低的噪音。
3.9 超級電容組（含CMS管理系統）
超級電容組是由多組48V，165F電容模塊組成，可為系統提供瞬間功率支撐。

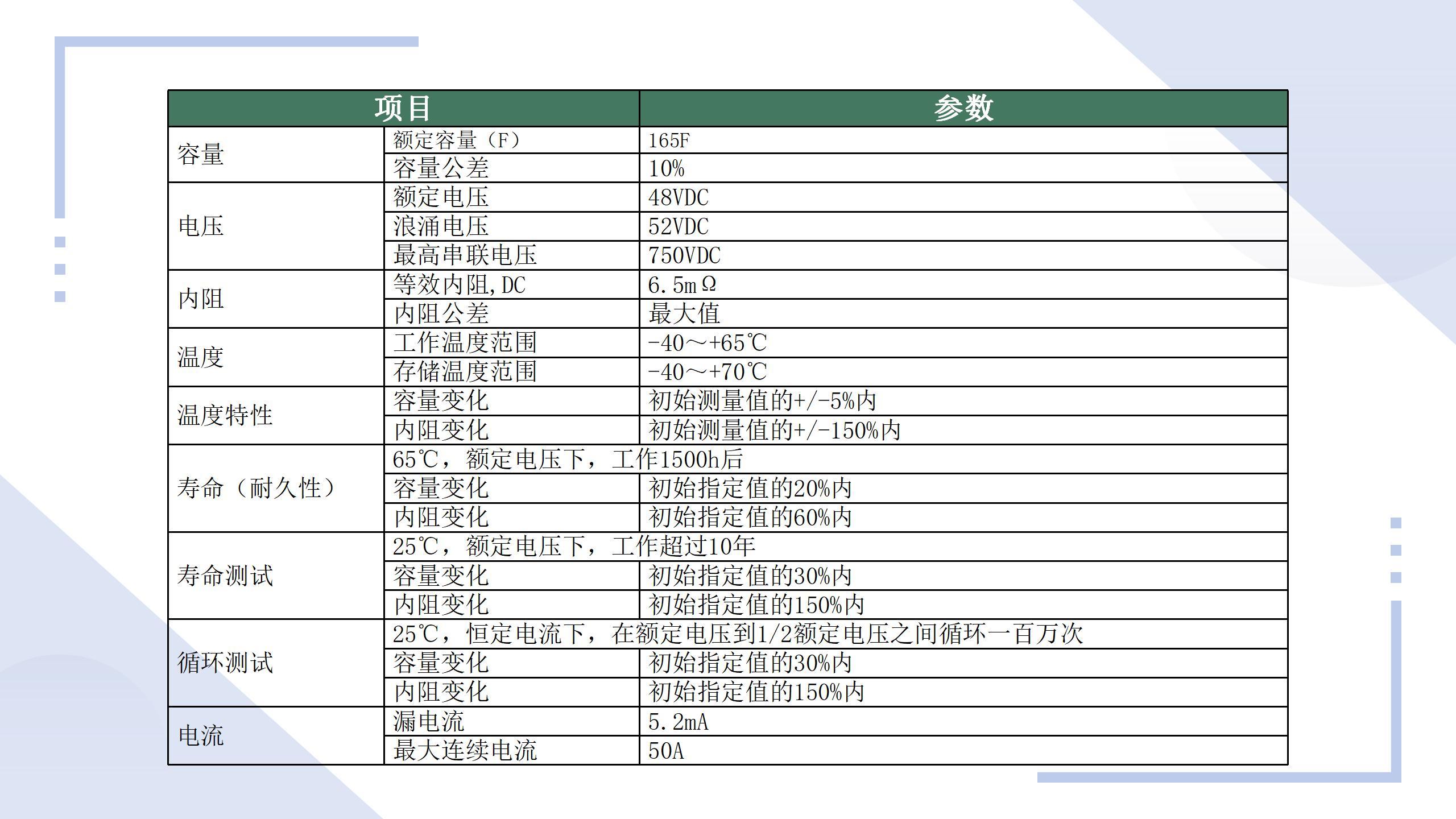

48V 165F模組參數
3.7 開源資料
1、提供變流器電路板硬件原理圖：控制板，電源板，信號板，電容板，驅動板；
2、開放控制板的debug接口，客戶可以燒寫自己的程序；
3、開放變流器源代碼代碼（選配），包括但不限于程序主框架、硬件驅動功能、硬件配置功能、通訊功能、保護功能、編碼器功能、采樣功能、濾波函數、FOC控制算法等。（選配）
4、提供變流器的simulink算法模型，控制模型完全開放且可修改，用戶可直接使用。
四、技術資料
1.設備使用手冊
2.系統通訊協議
3.設備測試報告
4.開源資料

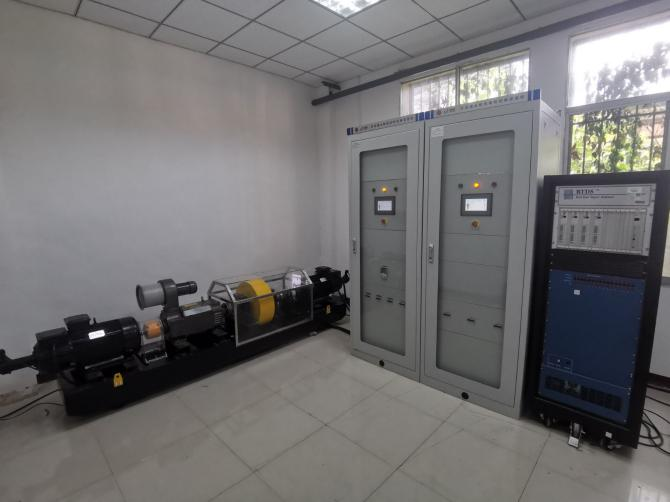

五、實物案例
