河南理工大學——數字物理混合微電網控制系統項目案例分享
河南理工大學——數字物理混合微電網控制系統項目案例分享
所屬分類：
項目案例
開放式智能微電網系統
聯系我們
方案詳情
一、項目基本概述
河南理工大學簡介：
河南理工大學（Henan Polytechnic University，英文簡稱“HPU”），簡稱河南理工，位于河南省焦作市， 是中央與地方共建、以地方管理為主的河南省特色骨干大學，是河南省人民政府與原國家安全生產監督管理總局共建高校，河南省屬重點大學，入選國家“中西部高校基礎能力建設工程”、“卓越工程師教育培養計劃”、“國家級大學生創新創業訓練計劃”、“國家級新工科研究與實踐項目”、教育部“中外高水平大學學生交流計劃”、河南省首批“智慧校園建設試點高?！薄?/p>
二、項目特色
1.背景介紹
隨著光伏、風電等可再生能源發電技術的發展，分布式發電日漸成為滿足負荷增長需求、提高能源綜合利用效率、提高供電可靠性的一種有效途徑，并在配電網中得到廣泛的應用。但分布式發電的大規模滲透也產生了一些負面影響，如單機接入成本較高、控制復雜、對大系統的電壓和頻率存在沖擊等。這限制了分布式發電的運行方式，削弱了其優勢和潛能。微網技術為分布式發電技術及可再生能源發電技術的整合和利用提供了靈活、高效的平臺。微電網系統被視為未來智能電網的最重要一環，可以有效地實現電網側電力能量的轉移，實現能量的削峰填谷。
2.系統特點
基于源-網-荷分布式新能源發電及微電網系統實驗室建設主要針對新能源專業的老師/學生而開發的微電網科研/教學設備。系統的核心在于中央控制與能量調配，本系統采用集中管理的方式對一次側接入進行電能調度分配；
（1）可實現模擬光伏，模擬風電、蓄電池、超級電容、模擬負載、燃料電池、充電樁等多種一次側設備的互聯，各個設備都單獨可控，通過IEC61850規約，實現四遙數據的控制。
（2）系統中既包含交流母線，又具備直流母線，兩種母線混合在一起，可提供更多的研究實驗和更靈活的能量管理策略。
（3）可實現智能并離網（并網與孤島狀態）切換，既可以并網運行，也可以孤網運行，實現無縫切換，且多種運行模式相互自動或手動方式切換。各子系統可以獨立完成相關的實驗。
（4）集成并/離網切換、黑啟動、功率平滑、時移、故障診斷、離網功率平衡控制、有功/無功功率控制、電壓/頻率響應特性控制、保護等功能。
（5）實現微電網整體系統數據監控、數據采集、設備管理、功率控制、電能質量監測、能效評估、用電計劃設定，經濟性分析等。
（6）將接入微電網的負荷進行分級管理實時監測、顯示、記錄微網系統的工作狀態，具有本地監控和遠程監控兩種控制方式
（7）配置分級保護和計量裝置，在微電網內部故障、外部故障情況下，均保證其準確、快速動作，使系統安全運行。
（8）針對高校學生，充分考慮了學生的具體知識結構與層次，使得學生可以充分理解微電網的特點與結構；學生可以在本系統中進行系統的設計、安裝、軟件控制等多個專業的知識進行實訓。
（9）針對做科研的老師，開放部分一次側設備的軟硬件資料，包括板級硬件圖紙以及軟件驅動源代碼、算法源代碼等，開放上位機軟件的源代碼程序。提供整體的系統的基礎開發平臺，方便用戶二次開放，提供詳細而豐富的培訓課程，使用戶可快速入門并掌握整體系統，大大提高科研實驗的效率。
（10）自主研發的RCP快速原型仿真控制器，實現數字物理混合仿真。
系統拓撲圖
關鍵技術
PRCP數字物理混合控制
引入數字和物理相結合的仿真理念，既具備真實的DSP控制器，同時又增加了快速原型控制器RCP，實現了PRCP的混合控制。用戶既可以使用實際控制器通過c代碼進行控制，又可以使用RCP控制器通過SIMULINK模型直接控制。
實時統一控制器

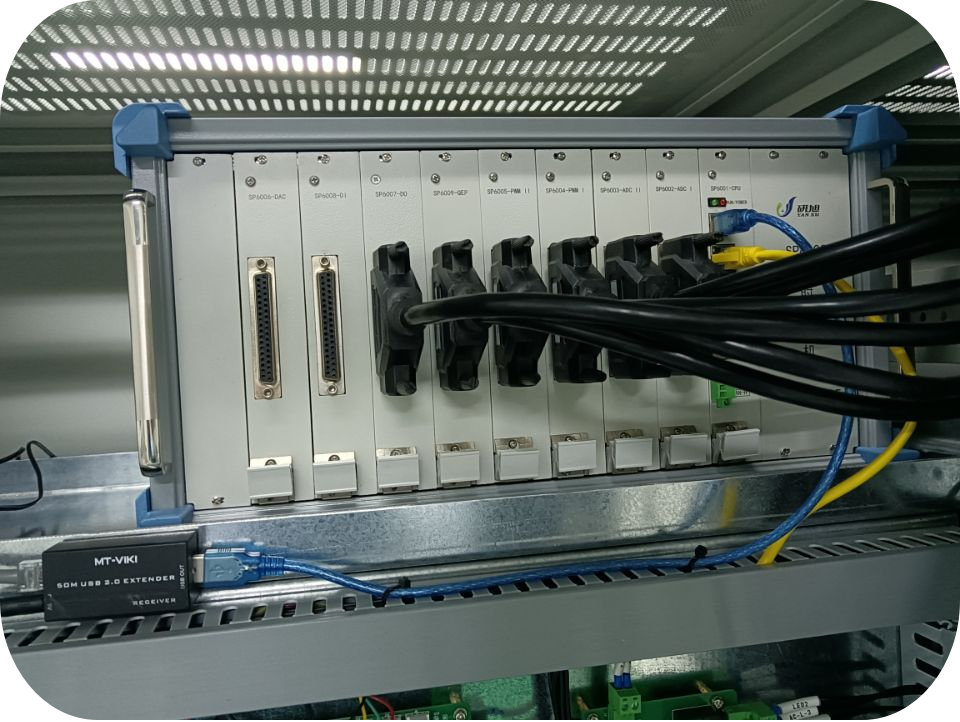

系統里面光伏變流器、風機背靠背變流器、儲能雙向變流器都是由SP6000快速原型控制器統一控制。不同于多分布式控制器通訊控制的方式，統一控制器同時進行所有變流器的變流控制，保證了系統嚴格意義上的實時性。

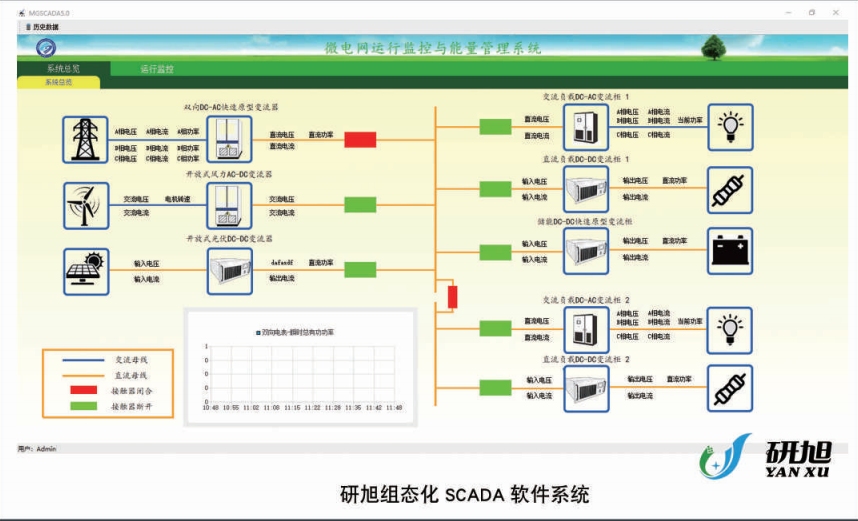

組態化SCADA監控系統
組態化SCADA監控系統，用戶可以根據需求自行拖拽元件組成完整拓撲系統，圖形化的操作界面，二次開發更為便捷。告別了繁瑣的底層驅動，在后期新增設備節點時，不用過多的關注底層相關信息. 不用關注每臺設備該如何與之通訊，有強大的通訊管理機制，屏蔽所有設備的底層操作過程。
三、項目案例展示
